一、TCP/IP分层模型
TCP/IP模型分为5层：应用层、传输层、网络层、数据链路层以及 物理层。分层就类似接口的定义，定义了每个层的行为职责。这样的分层抽象提供了更多实现的自由。
二、分层结构
1、应用层
应用层是我们经常接触使用的部分，比如常用的http协议、ftp协议（文件传输协议）、snmp（网络管理协议）、telnet （远程登录协议 ）、smtp（简单邮件传输协议）、dns（域名解析），这次主要是面向用户的交互的。这里的应用层集成了osi分层模型中 的应用、会话、表示层三层的功能。
2、传输层
传输层的作用就是将应用层的数据进行传输转运。比如我们常说的tcp（可靠的传输控制协议）、udp（用户数据报协议）。传输单位为报文段。
tcp（Transmission Control Protocol）
面向连接（先要和对方确定连接、传输结束需要断开连接，类似打电话）、复杂可靠的、有很好的重传和查错机制。一般用与高速、可靠的通信服务
udp（user datagram protocol）
面向无连接（无需确认对方是否存在，类似寄包裹）、简单高效、没有重传机制。一般用于即时通讯、广播通信等
TCP与UDP区别总结：
TCP面向连接；UDP是无连接的，即发送数据之前不需要建立连接；
TCP提供可靠的服务。即通过TCP连接传送的数据，无差错，不丢失，不重复，且按序到达；UDP则不保证可靠交付；
TCP协议在传送数据段的时候要给段标号;UDP协议不会；
TCP面向字节流，把数据看成一连串无结构的字节流;UDP是面向报文的，且UDP没有拥塞控制，因此网络出现拥塞不会使源主机的发送速率降低（对实时应用很有用，如IP电话，实时视频会议等）
每一条TCP连接只能是点到点的;UDP支持一对一，一对多，多对一和多对多的交互通信；
TCP的逻辑通信信道是全双工的可靠信道，UDP则是不可靠信道；
3、网络层
网络层用来处理网络中流动的数据包，数据包为最小的传递单位，比如我们常用的ip协议、icmp协议、arp协议（通过分析ip地址得出物理mac地址）。
4、数据链路层
数据链路层一般用来处理连接硬件的部分，包括控制网卡、硬件相关的设备驱动等。传输单位数据帧。
5、物理层
物理层一般为负责数据传输的硬件，比如我们了解的双绞线电缆、无线、光纤等。比特流光电等信号发送接收数据。
三、数据传递
数据传递
首先应用层将数据报文按照协议封装格式压缩然后传递给传输层、传输层通过协议将数据报封装为数据报段、然后传递给网络层，网络层将数据报段封装为数据包，并传递给数据链路层，数据链路层收到数据包，封装为数据帧，然后又将数据帧转比特流传递给物理层，物理层将比特流通过光或电信号发送给目标。

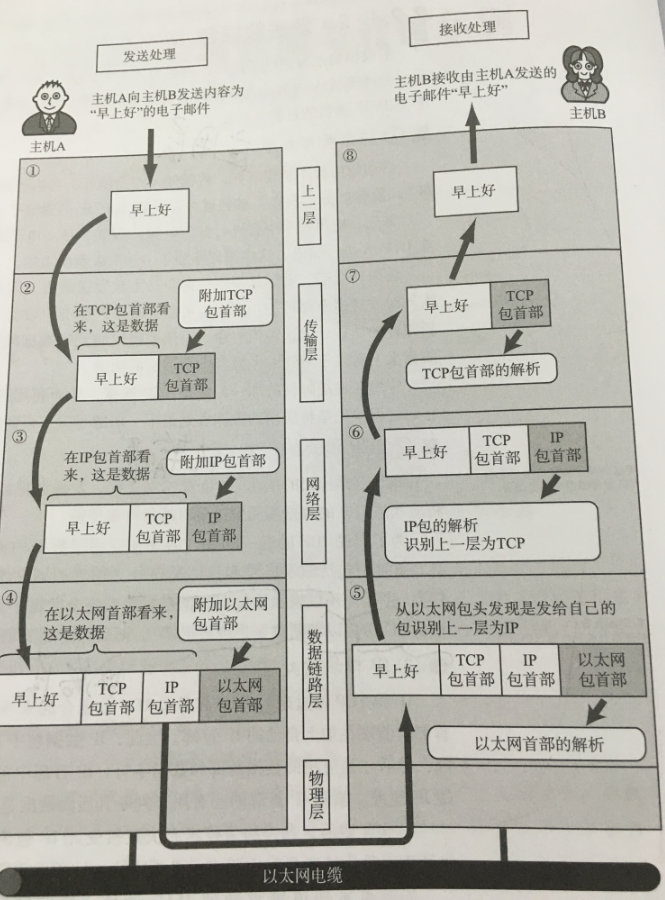

详细的数据传递
数据交互
数据交互传递的过程
http报文通过tcp发送的举例
应用交互举例
TCP(Transmission Control Protocol) 传输控制协议。TCP是主机对主机层的传输控制协议，提供可靠的连接服务，采用三次握手确认建立一个连接。位码即tcp标志位，有6种 标示:SYN(synchronous建立联机) ACK(acknowledgement 确认) PSH(push传送) FIN(finish结束) RST(reset重置) URG(urgent紧急)Sequence number(顺序号码) Acknowledge number(确认号码)。
手机能够使用联网功能是因为手机底层实现了TCP/IP协议，可以使手机终端通过无线网络建立TCP连接。TCP协议可以对上层网络提供接口，使上层网络数据的传输建立在“无差别”的网络之上。建立起一个TCP连接需要经过“三次握手”：
第一次握手：客户端发送syn包(syn=j)到服务器，并进入SYN_SEND状态，等待服务器确认；
第二次握手：服务器收到syn包，必须确认客户的SYN（ack=j+1），同时自己也发送一个SYN包（syn=k），即SYN+ACK包，此时服务器进入SYN_RECV状态；
第三次握手：客户端收到服务器的SYN＋ACK包，向服务器发送确认包ACK(ack=k+1)，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。握手完成后，两台主机开始传输数据了。
握手过程中传送的包里不包含数据，三次握手完毕后，客户端与服务器才正式开始传送数据。理想状态下，TCP连接一旦建立，在通信双方中的任何一方主动关闭连接之前，TCP 连接都将被一直保持下去。断开连接时服务器和客户端均可以主动发起断开TCP连接的请求，断开过程需要经过“四次握手”（过程就不细写了，就是服务器和客户端交互，最终确定断开）。
实例一:
IP 192.168.1.116.3337 > 192.168.1.123.7788: S 3626544836:3626544836
IP 192.168.1.123.7788 > 192.168.1.116.3337: S 1739326486:1739326486 ack 3626544837
IP 192.168.1.116.3337 > 192.168.1.123.7788: ack 1739326487,ack 1
第一次握手：192.168.1.116发送位码syn＝1,随机产生seq number=3626544836的数据包到192.168.1.123,192.168.1.123由SYN=1知道192.168.1.116要求建立联机;
第二次握手：192.168.1.123收到请求后要确认联机信息，向192.168.1.116发送ack number=3626544837,syn=1,ack=1,随机产生seq=1739326486的包;
第三次握手：192.168.1.116收到后检查ack number是否正确，即第一次发送的seq number+1,以及位码ack是否为1，若正确，192.168.1.116会再发送ack number=1739326487,ack=1，192.168.1.123收到后确认seq=seq+1,ack=1则连接建立成功。
实例二:
TCP的作用是流量控制，主要是控制数据流的传输。下面以浏览网页为例，根据自身理解来解释一下这个过程。（注：第二个ack属于代码段ack位）
pc浏览服务器网页此过程不包括域名查询，只描述TCP与http数据流的变化。
pc与http服务器进行三次握手来建立连接。
1.pc：seq=0 ack=0 syn=1 ack=0 发送给服务器建立同步请求。
2.server： seq=0 ack=1 syn=1 ack=1 发送给客户端建立同步响应.
3.pc:seq=1 ack=1 syn=0 ack=1 发送给服务器,三次握手完成建立同步信息成功.
4.pc产生http数据消息,向服务器发送get请求.
5.服务器收到请求并发送TCP确认,然后发送http数据信息给客户端的浏览器.
6.客户端收到服务器的http信息,然后发送TCP确认信息给服务器.
7.客户端发送FIN+ACK给服务器,要求结束数据传输.
8.服务器发送TCP确认消息用于确认pc的TCP的FIN消息
9.服务器向客户端发送FIN+ACK消息用于结束TCP会话.
10.客户端发送确认信息给服务器,整个会话结束.
TCP四次挥手：
在网络数据传输中，传输层协议断开连接的过程我们称为四次挥手
第一次，A端像B端发送FIN结束报文段，准备关闭连接
第二次，B端确认A端的FIN，表示自己已经收到对方关闭连接的请求
中间这段时间，A端停止向B端发送数据，但是B端可以向A端发送数据，要将自己未处理完任务处理完
第三次，B端向A端发送FIN结束报文段，准备关闭连接
第四次，A端确认B端的FIN，进入TIME_WAIT状态，此时A端进程已经退出，但是连接还在
当B端收到A端的ACK之后，先断开连接
当A端等待2 MSL之后，确认的B端接收到ACK后，再断开连接
发起断开连接请求的一端最后要进入有一个TIME_WAIT状态
发起连接请求的可以是客户端也可以是服务器端
2、HTTP连接
HTTP协议即超文本传送协议(Hypertext Transfer Protocol )，是Web联网的基础，也是手机联网常用的协议之一，HTTP协议是建立在TCP协议之上的一种应用。
HTTP连接最显著的特点是客户端发送的每次请求都需要服务器回送响应，在请求结束后，会主动释放连接。从建立连接到关闭连接的过程称为“一次连接”。
1）在HTTP 1.0中，客户端的每次请求都要求建立一次单独的连接，在处理完本次请求后，就自动释放连接。
2）在HTTP 1.1中则可以在一次连接中处理多个请求，并且多个请求可以重叠进行，不需要等待一个请求结束后再发送下一个请求。
由于HTTP在每次请求结束后都会主动释放连接，因此HTTP连接是一种“短连接”，要保持客户端程序的在线状态，需要不断地向服务器发起连接请求。通常的做法是即时不需要获得任何数据，客户端也保持每隔一段固定的时间向服务器发送一次“保持连接”的请求，服务器在收到该请求后对客户端进行回复，表明知道 客户端“在线”。若服务器长时间无法收到客户端的请求，则认为客户端“下线”，若客户端长时间无法收到服务器的回复，则认为网络已经断开。
3、SOCKET原理
3.1 套接字（socket）概念
套接字（socket）是通信的基石，是支持TCP/IP协议的网络通信的基本操作单元。它是网络通信过程中端点的抽象表示，包含进行网络通信必须的五种信息：连接使用的协议，本地主机的IP地址，本地进程的协议端口，远地主机的IP地址，远地进程的协议口。
应用层通过传输层进行数据通信时，TCP会遇到同时为多个应用程序进程提供并发服务的问题。多个TCP连接或多个应用程序进程可能需要通过同一个 TCP协议端口传输数据。为了区别不同的应用程序进程和连接，许多计算机操作系统为应用程序与TCP／IP协议交互提供了套接字(Socket)接口。应用层可以和传输层通过Socket接口，区分来自不同应用程序进程或网络连接的通信，实现数据传输的并发服务。
3.2 建立socket连接
建立Socket连接至少需要一对套接字，其中一个运行于客户端，称为ClientSocket ，另一个运行于服务器端，称为ServerSocket 。
套接字之间的连接过程分为三个步骤：服务器监听，客户端请求，连接确认。
服务器监听：服务器端套接字并不定位具体的客户端套接字，而是处于等待连接的状态，实时监控网络状态，等待客户端的连接请求。
客户端请求：指客户端的套接字提出连接请求，要连接的目标是服务器端的套接字。为此，客户端的套接字必须首先描述它要连接的服务器的套接字，指出服务器端套接字的地址和端口号，然后就向服务器端套接字提出连接请求。
连接确认：当服务器端套接字监听到或者说接收到客户端套接字的连接请求时，就响应客户端套接字的请求，建立一个新的线程，把服务器端套接字的描述发 给客户端，一旦客户端确认了此描述，双方就正式建立连接。而服务器端套接字继续处于监听状态，继续接收其他客户端套接字的连接请求。
4、SOCKET连接与TCP连接
创建Socket连接时，可以指定使用的传输层协议，Socket可以支持不同的传输层协议（TCP或UDP），当使用TCP协议进行连接时，该Socket连接就是一个TCP连接。
5、Socket连接与HTTP连接
由于通常情况下Socket连接就是TCP连接，因此Socket连接一旦建立，通信双方即可开始相互发送数据内容，直到双方连接断开。但在实际网络应用中，客户端到服务器之间的通信往往需要穿越多个中间节点，例如路由器、网关、防火墙等，大部分防火墙默认会关闭长时间处于非活跃状态的连接而导致 Socket 连接断连，因此需要通过轮询告诉网络，该连接处于活跃状态。而HTTP连接使用的是“请求—响应”的方式，不仅在请求时需要先建立连接，而且需要客户端向服务器发出请求后，服务器端才能回复数据。
很多情况下，需要服务器端主动向客户端推送数据，保持客户端与服务器数据的实时与同步。此时若双方建立的是Socket连接，服务器就可以直接将数据传送给客户端；若双方建立的是HTTP连接，则服务器需要等到客户端发送一次请求后才能将数据传回给客户端，因此，客户端定时向服务器端发送连接请求，不仅可以保持在线，同时也是在“询问”服务器是否有新的数据，如果有就将数据传给客户端。
6、IP协议
IP是英文Internet Protocol（网络之间互连的协议）的缩写，中文简称为“网协”，也就是为计算机网络相互连接进行通信而设计的协议。在因特网中，它是能使连接到网上的所有计算机网络实现相互通信的一套规则，规定了计算机在因特网上进行通信时应当遵守的规则。任何厂家生产的计算机系统，只要遵守 IP协议就可以与因特网互连互通。IP地址具有唯一性，根据用户性质的不同，可以分为5类。另外，IP还有进入防护，知识产权，指针寄存器等含义。
IP是怎样实现网络互连设备，如以太网、分组交换网等，它们相互之间不能互通，不能互通的主要原因是因为它们所传送数据的基本单元（技术上称之为“帧”）的格式不同。IP协议实际上是一套由软件、程序组成的协议软件，它把各种不同“帧”统一转换成“IP数据包”格式，这种转换是因特网的一个最重要的特点，使所有各种计算机都能在因特网上实现互通，即具有“开放性”的特点。
IP协议中还有一个非常重要的内容，那就是给因特网上的每台计算机和其它设备都规定了一个唯一的地址，叫做“IP 地址”。由于有这种唯一的地址，才保证了用户在连网的计算机上操作时，能够高效而且方便地从千千万万台计算机中选出自己所需的对象来。如今电信网正在与 IP网走向融合，以IP为基础的新技术是热门的技术，如用IP网络传送话音的技术（即VoIP）就很热门，其它如IP overATM、IPoverSDH、IP over WDM等等，都是IP技术的研究重点。
